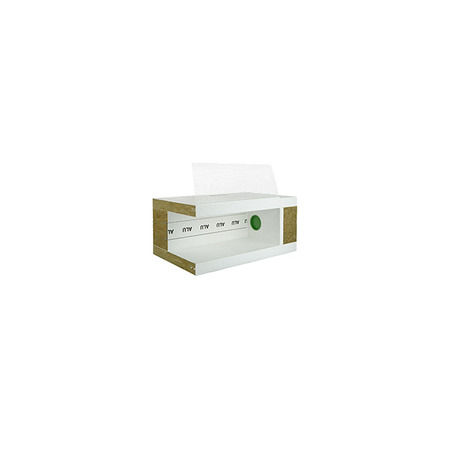

WDVS Raffstorekasten MD/Miwo 3862.0003
Zur optimalen Herstellung von Fenster- und Türstürzen bei anzubringenden Jalousieelementen (Raffstore) in Wärmedämm-Verbundsystemen ab einer Dämmdicke von >= 160 mm. Als integraler Bestandteil in den Brillux WDV-Systemen.
- montagefertiges, U-förmiges Kastenelement
- Mineralwolle-Kern
- eingelassene Aluschiene
- integrierte Stromanschlussdose
- Abschlussprofil mit Tropfkante und Gewebestreifen
- Mauerwerksdämmung aus Mineralwolle mit mineralischer Beschichtung mit Glasvlieseinbettung
- Unterseite und der Innenbereich der Elemente (Schachtinnenseiten) ist weiß endbeschichtet
- sichere Befestigung der Raffstoreelemente
Datenblätter
Praxismerkblätter
Bestellangaben
WDVS Raffstorekasten MD/Miwo
3862.0003.0000 bis 40 mm (Standard)
3862.0003.0001 50-100 mm
3862.0003.0002 über 100 mm
MD = Mit Mauerwerksdämmung zur Wärmebrückenreduzierung
Zur einfacheren Bestellung gibt es ein spezielles Bestellformular Brillux WDVS Raffstorekasten, auf dem folgende Angaben gemacht werden müssen, da die Fertigung objektbezogen in tatsächlicher Einbaulänge und -abmessung erfolgt:
GL = Gesamtlänge (Eine Länge über 3 m wird in mehreren Segmenten geliefert.)
AL = WDVS-Auflage links (von außen betrachtet), Empfehlung 300 mm
AR = WDVS-Auflage rechts (von außen betrachtet), Empfehlung 300 mm
SB = Schachtbreite
SH = Schachthöhe
DKH = Dämmkernhöhe, Mindestmaß 150 mm
LP = Laibungsplatten 12,5 mm, 20,0 mm und 30,0 mm
KS = Kleberschicht (Qju Klebeschaum je Laibung 10 mm)
PS = Putzschicht "Optional"
FLM = Fertiges Lichtes Maß (Fensterbreite -(2 x LP)-(2 x KS) evtl. auch -(2 x PS)
